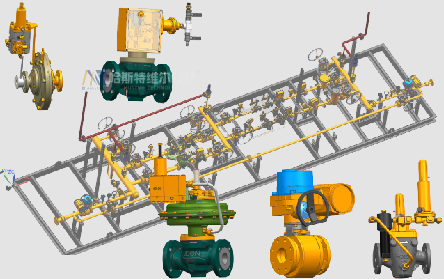

天然气调压撬装站精细建模，共计1500余种零部件。通过对设备的最小单元拆解和精确测绘，对整个设备进行三维一比一CAD参数化三维建模，可以自定义修改设备的相关尺寸和结构。该三维CAD模型可以转换为STP、PBX、OBJ等通用格式模型文件。整个天然气调压撬装站包含的关键单体设备有：FL调压器、EZR调压器、RTJ调压器、BM5切断阀、OSE切断阀、JEQ安全切断阀、GL过滤器、流量计、A42F-25C全启式安全阀、双金属温度计、DN系列球阀、DN系列节流阀、J21H-40针型阀、民用楼栋调压箱、工商用户调压柜等。

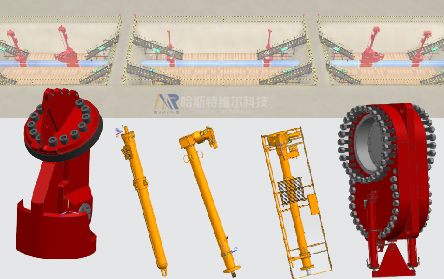

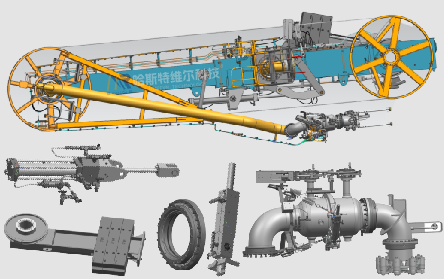

LNG卸料臂精细建模，大型进口设备，共计2500余种零部件。借助三年一次的卸料臂大型维修保养期间，厂家对设备进行拆解。建模工程师通过对单体设备和零部件的精确测绘，结合厂家技术资料提供的有限的CAD图纸，对整个卸料臂进行三维精确建模和装配。整条LNG卸料臂包含的单体设备有：内臂钢结构、外臂钢结构、底部绞缆轮、顶部绞缆轮、配重、卡爪、80#旋转接头、40#旋转接头、50#旋转接头、双球阀、配重支撑轴承、40#支撑轴承、50#支撑轴承、LNG管道、液压油缸、ERC驱动液压缸、双球阀驱动液压缸、内臂驱动液压缸、外臂驱动液压缸、旋转驱动液压缸等。
